1. 블로킹 통신, 예제(수치적분)로 배우기

이 글은 블로킹과 논블로킹에 대한 이해를 바탕으로 블로킹 커뮤니케이션(Bloking communications)의 예제를 다뤘다.

MPI 코드로 수치적분을 구현한 원본게시글을 따라가며 이해한 내용들을 기록한 문서이다.

포트란으로 MPI 배우기



I MPI 블로킹 커뮤니케이션과 수치적분

- Numerical Integration wtih MPI Blocking Communications



    MPI 블로킹 커뮤니케이션을 예제로 평범하고 하찮은(원본이 이렇게 소개한다.) 그리고 간단한 알고리즘인 수치적분법을 가져왔다. 평범하고 하찮으며 간단한 알고리즘이라하더라도 필자와 같은 사람은 모를 수 있기에 간단한 설명을 하겠다. 이미 훤히 알고있다면 I.2 로 바로넘어가자.



I.1 수치적분

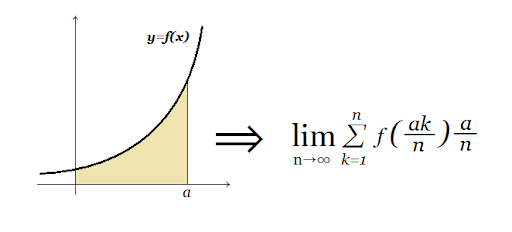

    어떤 식 혹은 데이터를 적분하는데, 일반적인 식을 유도하는 방법이 어려울때 적분을 사칙연산으로 하겠다는 것이다. 여기선 자세히 설명하지 않으니보다 자세한 사항을 알고싶다면 위키피디아 및 다른 설명을 참고하시라. 여하튼 학창시절 배운 구분구적법과 방법론이 거의 동일하다. 대신 거기서  범위를 무한하게 쪼개는 것이 아니라, 유한하게 나누어 더하는, 일종의 근사식이다. 아래 식에서 lim 가 빠져있을뿐이다.





흠, 간단한 이해를 위해 그림과 같이 설명하면, 그림처럼 곡선으로된 함수를 사각형으로 나눠 Δx 와 그에 해당하는 f(x)로 사각형의 넓이를 구해서 다 더하는 거다.







개념에대한 설명이 부족하지만 아래서 구현된 알고리즘을 따라가면서 이해하면 다른 포스팅을 찾는것 보다 빠르지 싶다.

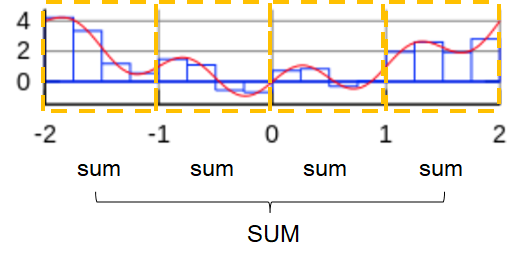

    수치적분 예시가 병렬로 쉽게 처리될 수 있는 이유도 생각해 봐야한다. 뭐, 수치적분은 단순 더하기 계산이기에 가능하다. 가령 위 예시를 아래처럼 범위를 나눠 사각형 넓이를 다 더한다고 생각해보자. 모든 사각형의 넓이를 한번에 더하는것과 같을 것이다. 왜냐고 묻는다면 덧샘의 분배법칙, 결합법칙, 그리고 교환법칙에 의거하여. 라는 유식한(초등학교때 배웠는데 저 단어들을 이해할 수 없었다) 언어로 얘기하겠다.어쨋든 가능하다...! 가능~☆





I.2 포트란 + MPI 코드 및 실행결과



    C 코드도 원본 포스팅에 함께 첨부되어있으니, C 사용자라면 참고하길 바란다.



      Program Example1_1
!#######################################################################
!#                                                                     #
!# This is an MPI example on parallel integration to demonstrate the   #
!# use of:                                                             #
!#                                                                     #
!# * MPI_Init, MPI_Comm_rank, MPI_Comm_size, MPI_Finalize              #
!# * MPI_Recv, MPI_Send                                                #
!#                                                                     #
!# Dr. Kadin Tseng                                                     #
!# Scientific Computing and Visualization                              #
!# Boston University                                                   #
!# 1998                                                                #
!#                                                                     #
!#######################################################################
      implicit none
      integer n, p, i, j, proc, ierr, master, myid, tag, comm
      real h, a, b, integral, pi, ai, my_int, integral_sum
      include "mpif.h"  ! brings in pre-defined MPI constants, ...
      integer status(MPI_STATUS_SIZE)  ! size defined in mpif.h
      data master/0/    ! 최종 합계를 할 마스터(0) 프로세서를 지정

      comm = MPI_COMM_WORLD
      call MPI_Init(ierr)                       ! MPI 기능 활성화
      call MPI_Comm_rank(comm, myid, ierr)      ! 현재 프로세서 ID 가져오기
      call MPI_Comm_size(comm, p, ierr)         ! 총 프로세서 개수 가져오기

      pi = acos(-1.0)   ! = 3.14159...
      a = 0.0           ! 적분 하한
      b = pi/2.         ! 적분 상한 (a~b까지 적분)
      n = 500           ! 한 프로세서가 부여받은 범위를 나눌 계산 간격 수
      tag = 123         ! 로컬 적분 합을 송수신 용 TAG 값 설정
      h = (b-a)/n/(p)   ! 간격의 길이

      if (myid .ne. 0) then
        ai = a + (myid-1)*n*h ! lower limit of integration for partition myid
        my_int = integral(ai, h, n)
        write(*,"('Process ',i2,' has the partial sum of',f10.6)")
     &           myid,my_int

        call MPI_Send(
     &       my_int, 1, MPI_REAL,   ! 버퍼, 데이터사이즈, 데이터타입
     &       master,     ! 메시지를 보낼 프로세서 번호
     &       tag,         ! 위에서 설정한 TAG 값
     &       comm, ierr)
      else
        print *, '\n## Main program ##'
        integral_sum = 0.0           ! 총계 변수 초기화
        do proc=1,p-1   ! 각 로컬 프로세서의 합계 수신
          write(*,*) proc
          ! 메시지가 오지 않았을 시 수신될때까지 기다림 (Blocking)
          call MPI_Recv(
     &       my_int, 1, MPI_REAL,
     &       proc,        ! 메시지를 보내는 프로세서 번호
     &       tag,         ! 위에서 설정한 TAG 값
     &       comm, status, ierr)
          integral_sum = integral_sum + my_int
          print *, my_int,' is added, and total sum is ', integral_sum
        enddo
        print *,'The integral =',integral_sum
      endif

      call MPI_Finalize(ierr)                           ! MPI finish up ...
      stop
      end
!
!
      real function integral(ai, h, n)
      implicit none
      integer n, j
      real h, ai, aij

      integral = 0.0                ! initialize integral
      do j=0,n-1                    ! sum integrals
        aij = ai +(j+0.5)*h         ! abscissa mid-point
        integral = integral + cos(aij)*h
      enddo

      return
      end



    코드에 달린 주석과 함께 읽어보면 MPI가 어떻게 돌아가는지 감을 잡을 수 있지만, 간단한 설명을 덧붙이도록 하겠다.



    코드를 보기 전에 MPI 코드를 구동하는 방법을 보자. 일반적으로 사용할 프로세서의 수를 초기화하면서 코드를 구동하게 되는데, 커맨드라인에   $mpirun -np 4 program.out  을 입력한다. 여기서 np는 number of processors의 약자이고 program.out을 4개의 프로세서를 사용해 실행하겠다는 옵션이다. MPI 코드를 실행할때 많이 사용하게 될 것임으로 기억해 두는 것이 좋다.



    이제 코드 안을 들여다보자. 4개의 프로세서를 쓰기로 했으니, 각 프로세서가 어떤 역할을 할지 정해줘야한다. 그러려면 각 프로세서를 구분해야하는데,  현재 프로세서 번호인 myid를 쿼리하면 된다. call MPI_Init(ierr)을 통해 MPI 기능을 활성화 하면, 4개의 프로세서가 아래 코드를 수행하기 시작한다. 여기서 현재 프로세서 ID를 불러와 myid를 찾을 수 있다.



call MPI_Init(ierr)                       ! MPI 기능 활성화
call MPI_Comm_rank(comm, myid, ierr)      ! 현재 프로세서 ID 가져오기
call MPI_Comm_size(comm, p, ierr)         ! 총 프로세서 개수 가져오기



 예제 내에서 프로세스 간 송수신은 MPI_Send 및 MPI_Recv 블로킹 쌍으로한다. 즉, 이를 통해 각 프로세서에서 구한 로컬적분합계를 0번 프로세서(메인)에서 총합을 구하도록 전달하게 되겠다. 그리고, 마지막에 MPI_Finalize를 통해 프로그램을 종료하기 전에 MPI를 안전하게(순서대로) 종료한다.



위 코드를 달린 주석과 함께 뜯어보면, MPI가 어떻게 돌아가는지 대충 감을 잡을 수가 있다.  코드를 대충 이해했다면 컴파일, 그리고 실행을해보자. mpif90을 통해 컴파일을 해주고



$mpif90 MPI_integration.for -o MPI_integration.exe -I/<mpif.h 위치>



프로세서를 몇개 쓸지(-np, number of processor)를 설정하여 코드를 실행해 준다.



$mpirun -np 4 MPI_integration.exe



결과로 다음과 같이 출력되었



$ mpirun -np 4 ./ex_2.exe
Process  1 has the partial sum of  0.382684
Process  2 has the partial sum of  0.324423
Process  3 has the partial sum of  0.216773
 \n## Main program ##
           1
  0.38268363      is added, and total sum is   0.38268363
           2
  0.32442346      is added, and total sum is   0.70710707
           3
  0.21677256      is added, and total sum is   0.92387962
 The integral =  0.92387962



으면 좋겠는데, 아래와 같이 뒤죽박죽 섞여서 출력되었다. 다른 예제들에서는 마스터 프로세서 외 프로세서들이 번호 순서대로 진행되어서, 위 예상 결과처럼 출력됬는데...



$mpirun -np 4 ./ex_2.exe
\n## Main program ##
           1
Process  2 has the partial sum of  0.324423
Process  3 has the partial sum of  0.216773
  0.38268363      is added, and total sum is   0.38268363
           2
  0.32442346      is added, and total sum is   0.70710707
           3
  0.21677256      is added, and total sum is   0.92387962
 The integral =  0.92387962
Process  1 has the partial sum of  0.382684



마스터 코드에서는 기다리고 있다가 MPIsend가 오는 족족 받아서 더하는구나... ^^ 여하튼 해석해를 구하면 적분값이 1이 나와야 하지만, 범위를 1,500(3*500)개 구간으로 나눠 적분시 약 0.92 정도나온다. 그래서 간격 개수를 늘려 6,000(12*500)개로 나누면, 약 0.99 정도로 1퍼센트 미만의 정확도가 나온다.



$mpirun -np 13 ./ex_2.exe
Process  3 has the partial sum of  0.115289
Process  2 has the partial sum of  0.118779
Process  6 has the partial sum of  0.095058
Process 12 has the partial sum of  0.021767
Process  7 has the partial sum of  0.085388
Process 10 has the partial sum of  0.049560
Process  5 has the partial sum of  0.103342
Process 11 has the partial sum of  0.035926
Process  4 has the partial sum of  0.110118
 \n## Main program ##
           1
Process  1 has the partial sum of  0.120537
Process  9 has the partial sum of  0.062472
  0.12053668      is added, and total sum is   0.12053668
           2
  0.11877900      is added, and total sum is   0.23931569
           3
  0.11528926      is added, and total sum is   0.35460496
           4
  0.11011832      is added, and total sum is   0.46472329
           5
  0.10334162      is added, and total sum is   0.56806493
           6
  9.50578898E-02  is added, and total sum is   0.66312283
           7
  8.53881091E-02  is added, and total sum is   0.74851096
           8
Process  8 has the partial sum of  0.074473
  7.44730979E-02  is added, and total sum is   0.82298404
           9
  6.24721237E-02  is added, and total sum is   0.88545614
          10
  4.95602340E-02  is added, and total sum is   0.93501639
          11
  3.59255672E-02  is added, and total sum is   0.97094196
          12
  2.17670593E-02  is added, and total sum is   0.99270904
 The integral =  0.99270904



**사실 원본의 코드에서 조금 바꿨다. 이 게시글의 코드에는 마스터 프로세서에서 로컬합 계산을 하지 않도록 해 두었다. 원본의 코드도 함께 첨부하니, 그 차이점을 잘 생각해 보면 좋을 것이다.





      Program Example1_1
c#######################################################################
c#                                                                     #
c# This is an MPI example on parallel integration to demonstrate the   #
c# use of:                                                             #
c#                                                                     #
c# * MPI_Init, MPI_Comm_rank, MPI_Comm_size, MPI_Finalize              #
c# * MPI_Recv, MPI_Send                                                #
c#                                                                     #
c# Dr. Kadin Tseng                                                     #
c# Scientific Computing and Visualization                              #
c# Boston University                                                   #
c# 1998                                                                #
c#                                                                     #
c#######################################################################
      implicit none
      integer n, p, i, j, proc, ierr, master, myid, tag, comm
      real h, a, b, integral, pi, ai, my_int, integral_sum
      include "mpif.h"  ! brings in pre-defined MPI constants, ...
      integer status(MPI_STATUS_SIZE)  ! size defined in mpif.h
      data master/0/    ! processor 0 collects integral sums from other processors

      comm = MPI_COMM_WORLD
      call MPI_Init(ierr)                         ! starts MPI
      call MPI_Comm_rank(comm, myid, ierr)      ! get current proc ID
      call MPI_Comm_size(comm, p, ierr)         ! get number of procs

      pi = acos(-1.0)   !  = 3.14159...
      a = 0.0           ! lower limit of integration
      b = pi/2.         ! upper limit of integration
      n = 500           ! number of increment within each process
      tag = 123         ! set the tag to identify this particular job
      h = (b-a)/n/p     ! length of increment

      ai = a + myid*n*h ! lower limit of integration for partition myid
      my_int = integral(ai, h, n)
      write(*,"('Process ',i2,' has the partial sum of',f10.6)")
     &          myid,my_int

      call MPI_Send(
     &     my_int, 1, MPI_REAL,   ! buffer, size, datatype
     &     master,     ! where to send message
     &     tag,         ! message tag
     &     comm, ierr)

      if(myid .eq. master) then      ! do following only on master ...
        integral_sum = 0.0           ! initialize integral_sum to zero
        do proc=0,p-1   ! loop on processors to collect local sum
          call MPI_Recv(
     &       my_int, 1, MPI_REAL,
     &       proc,     ! message source
     &       tag,         ! message tag
     &       comm, status, ierr)        ! status reports source, tag
          integral_sum = integral_sum + my_int   ! sum my_int from processors
        enddo
        print *,'The integral =',integral_sum
      endif

      call MPI_Finalize(ierr)                           ! MPI finish up ...

      end
      real function integral(ai, h, n)
      implicit none
      integer n, j
      real h, ai, aij

      integral = 0.0                ! initialize integral
      do j=0,n-1                    ! sum integrals
        aij = ai +(j+0.5)*h         ! abscissa mid-point
        integral = integral + cos(aij)*h
      enddo

      return
      end
