A Study on a Disk Pump using 3D Printer

■ 연구제목 :  3D프린터를 이용한 디스크 펌프 모형 연구



■ 수행 기간 : 2014.02 ~ 2017.02



■ 요약 :

본 연구에서는 기존 프로펠러에 의한 소음 발생을 획기적으로 감소시키기 위해 회전하는 원판을 적층하여 프로펠러의 역할을 대체하는 새로운 방법을 이용하였다. 테슬라 터빈(Telsa turbine)의 반대 개념으로 회전하는 원판 적층 사이의 공간에서 발생하는 경계층류가 반경방향의 압력 차이에 의한 흐름 성분에 의해 원판 외곽으로 빠른 흐름이 형성된다. 이와 같은 방법은 프로펠러의 회전시 발생하는 공기의 가름현상이 없기 때문에 소음을 획기적으로 줄일 수 있다. 또한 원판의 회전에 의한 공기 경계층류로 부터 생성되는 풍량을 증가시키기 위해 공기증가방법(Air Multiplier)과 공기 토출구를 설계하였다. 또한 간단한 실험을 기존 환풍기와의 차이를 비교하였다.

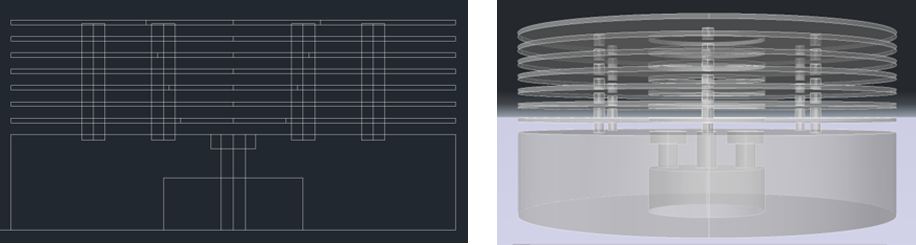

Drawing for 3D printing

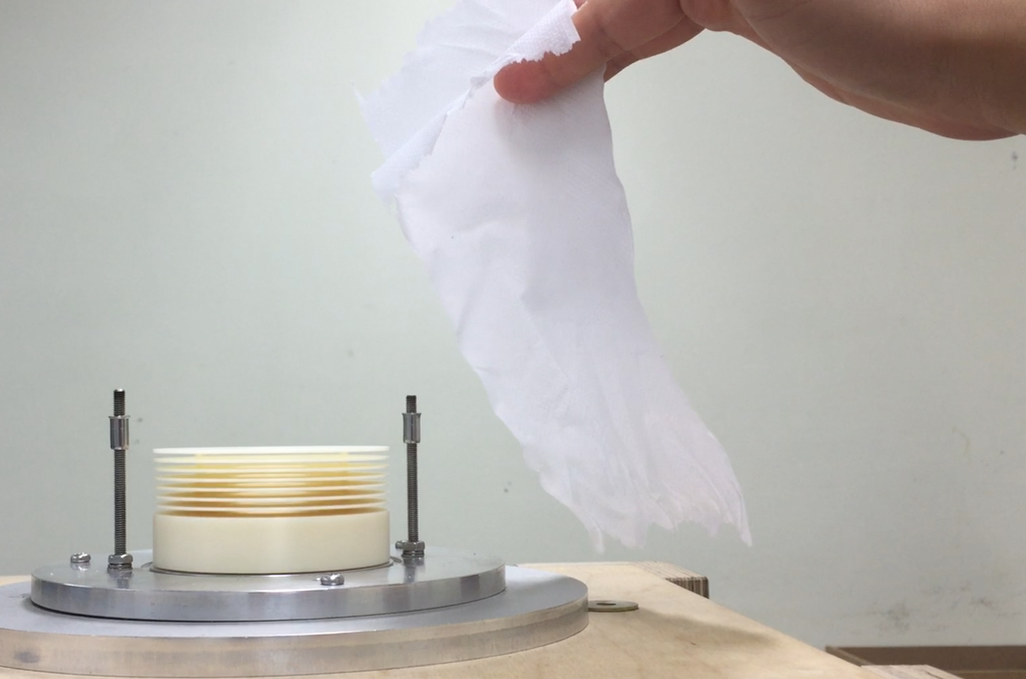

without a case

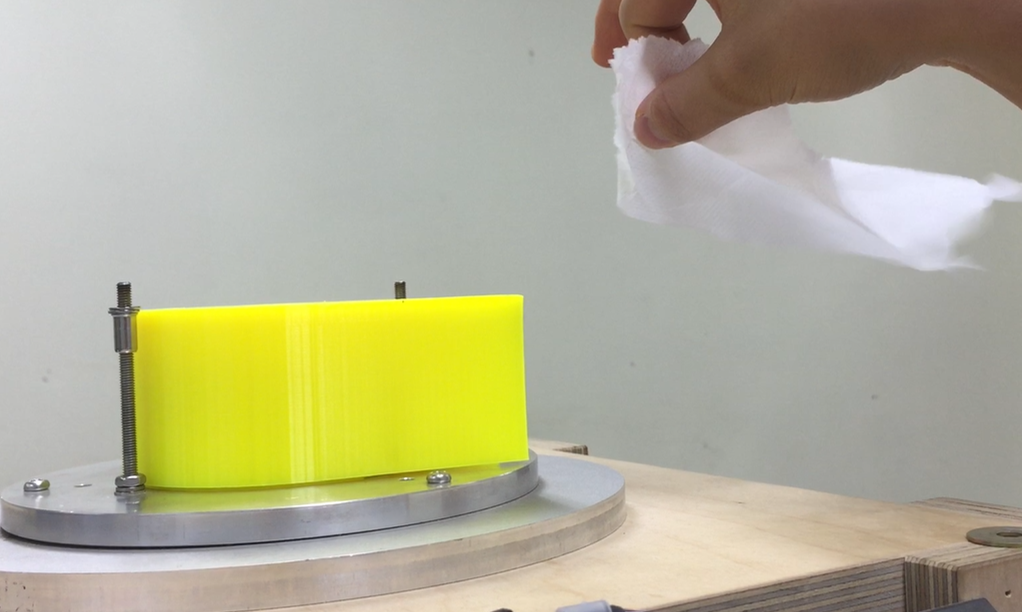

with a case

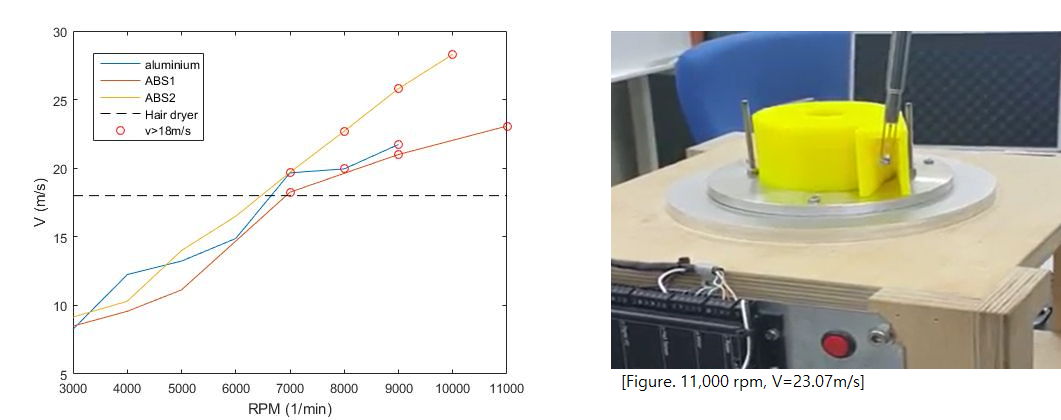

Wind speed according to RPM
